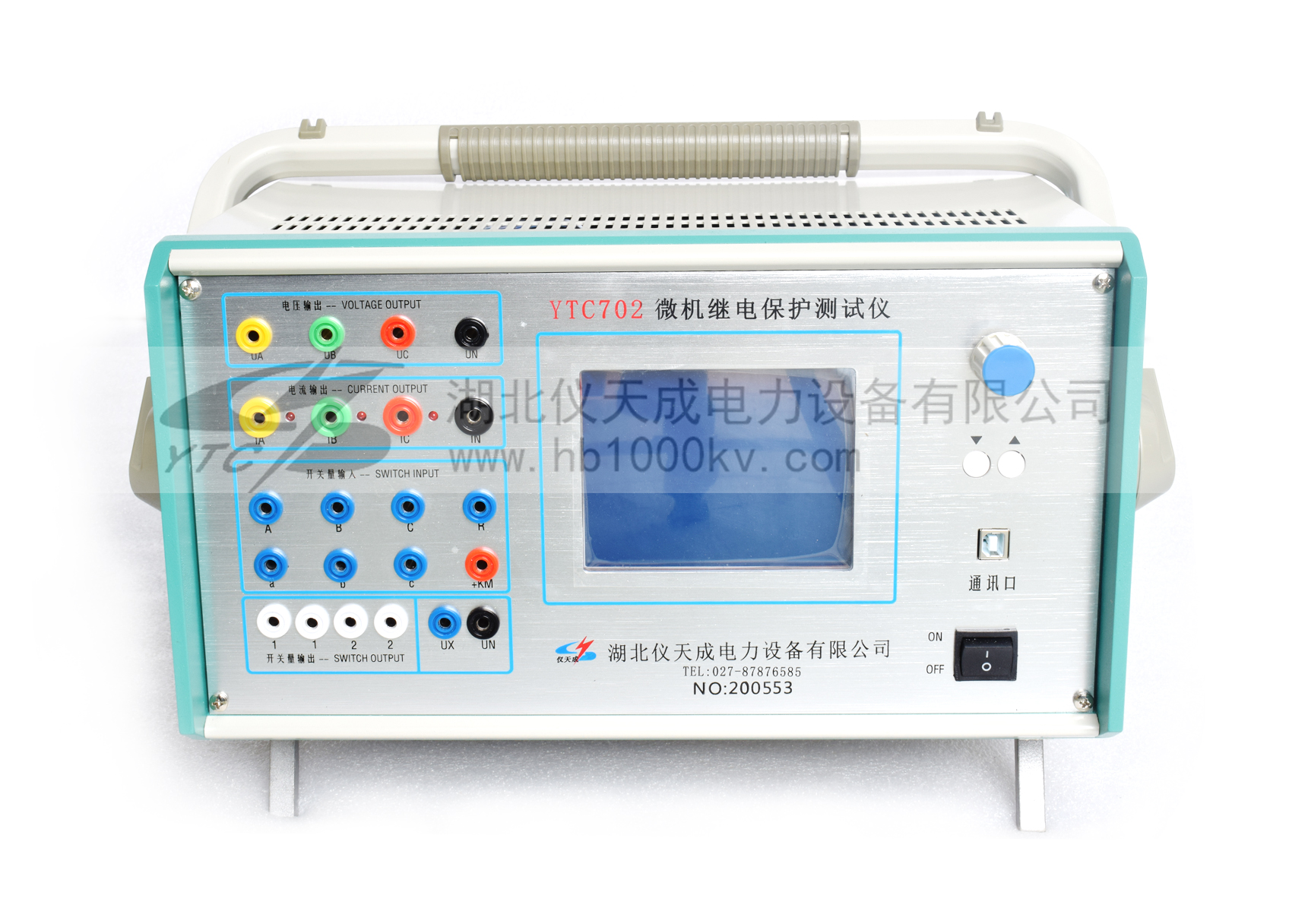

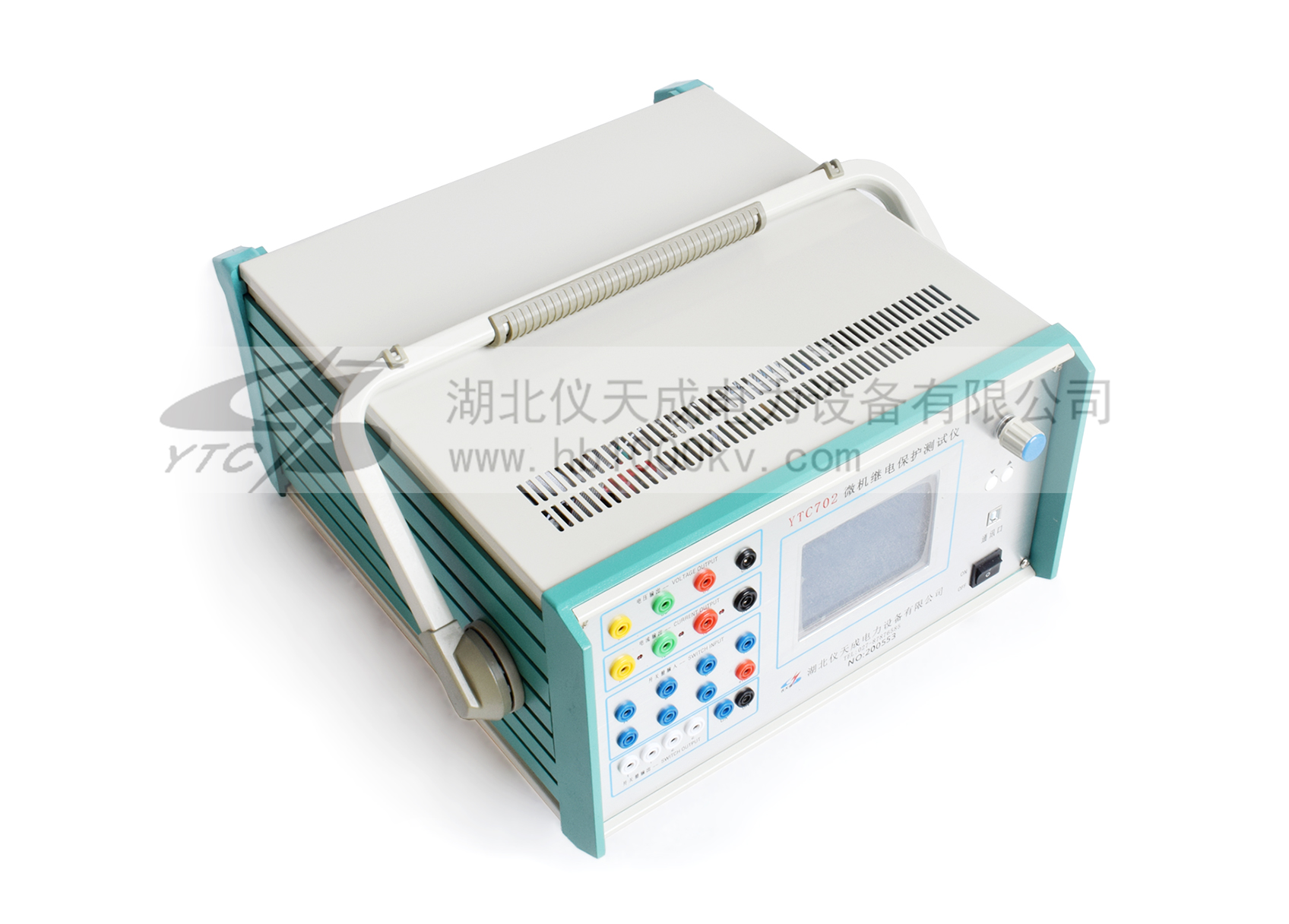

YTC702 微機繼電保護測試儀

YTC702微機繼電保護測試儀，可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器以手動或自動方式進行測試?？赡M各種故障類型進行距離、零序保護裝置定值校驗和保護裝置的整組試驗。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

YTC702微機繼電保護測試儀，可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器以手動或自動方式進行測試?？赡M各種故障類型進行距離、零序保護裝置定值校驗和保護裝置的整組試驗。

主要特點：

1.標準的4相電壓3相電流輸出  具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。單相電壓最大可輸出120V，單相電流最大可輸出40A（10秒），電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
2.單機操作方便  單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。
3.雙操作方式，聯接電腦運行  通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
4.軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
5.開關量接點豐富 YTC702 為7路接點輸入和2對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。

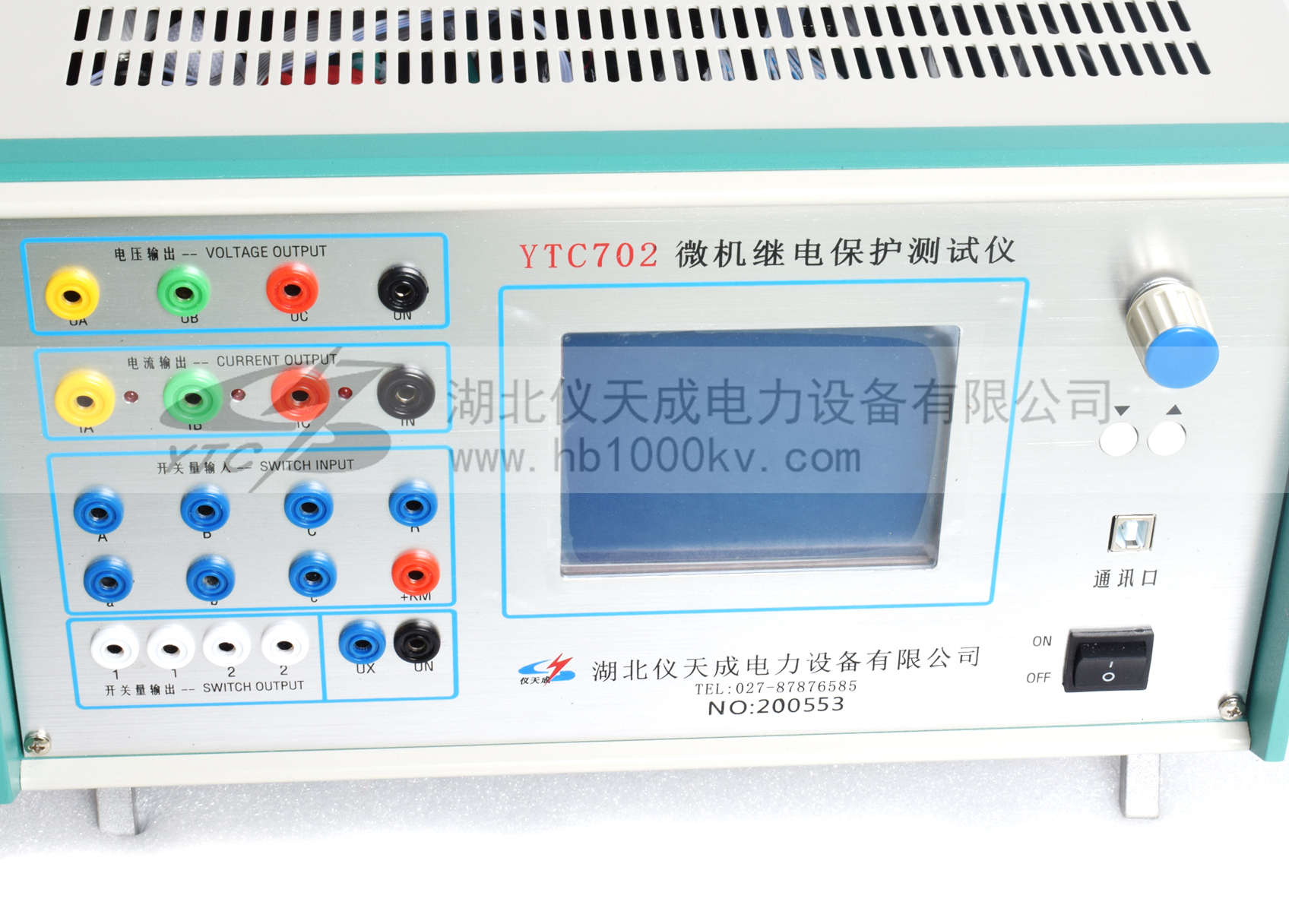

6.大屏幕LCD顯示屏  本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
7.自我保護  采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
8.具有獨立專用直流電源輸出  裝置設有一路110V 及 220V專用直流電源輸出。
9.性價比高  屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。

產品別稱：微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、三相繼保、繼保校驗儀、繼保儀、微機繼電保護測試系統、繼電保護裝置。

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

交流電流輸出	輸出精度 0.5級
	相電流輸出（有效值） 0～40A
	三并電流輸出（有效值） 0～120A
	相電流長時間允許工作值（有效值） 10A
	相電流最大輸出功率 420VA
	三并電流最大輸出時最大輸出功率 900VA
	三并電流最大輸出時允許工作時間 10s
	頻率范圍（基波） 20～1000Hz
	諧波次數 1～20 次
直流電流輸出	輸出精度 0.5級
	電流輸出 0～±10A / 每相，0～±30A / 三并
	最大輸出負載電壓 20V
交流電壓輸出	輸出精度 0.5級
	相電壓輸出（有效值） 0～120V
	線電壓輸出（有效值） 0～240V
	相電壓/線電壓輸出功率 80VA / 100VA
	頻率范圍（基波） 20～1000Hz
	諧波次數 1～20次
直流電壓輸出	輸出精度 0.5級
	相電壓輸出幅值 0～±160V
	線電壓輸出幅值 0～±320V
	相電壓/線電壓輸出功率 70VA / 140VA
開關量及時間測量	開關量輸入	7路		空接點： 1～20mA，24V 電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V
	開關量輸出	2對		DC：220V／0.2A；AC：220V／0.5A
	時間測量	測量范圍0.1ms ～ 9999s 測量精度0.1mS
體積重量	外形尺寸		400×300×180mm³
	單機重量		22kg
	供電電源		AC 220V±10%，50／60Hz
	環境溫度		-10℃ ～ +50℃
