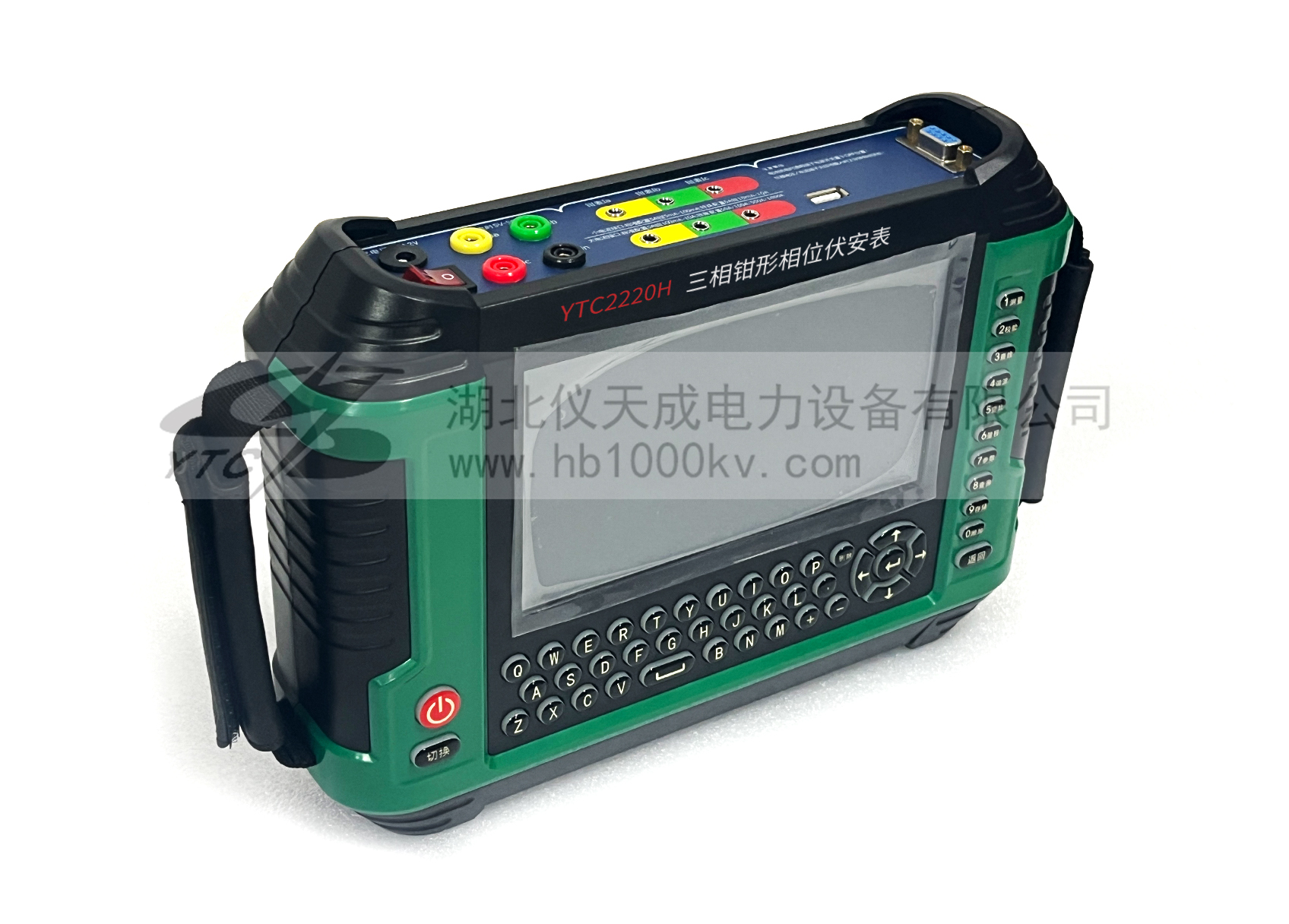

YTC2220H 三相鉗形相位伏安表

        YTC2220H 三相鉗形相位伏安表是新一代精密交流電參數測量?jī)x器，主要用于現場檢測各種交流電參數及電力線路接線狀況。以直接交流采樣法實現工頻電參數測量（如電壓、電流有效值，有功功率、無功功率、視在功率、工頻頻率、功率因數、相位關系）可以直接顯示兩圈變高低端三路電壓六路電流的六角向量圖，顯示三相計量二次回路接線圖，該儀器集多功能為一身，多種測量功能，是用電單位檢查電能計費系統及繼電保護二次回路接線的重要檢測工具。
提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

        YTC2220H 三相鉗形相位伏安表是新一代精密交流電參數測量?jī)x器，主要用于現場檢測各種交流電參數及電力線路接線狀況。以直接交流采樣法實現工頻電參數測量（如電壓、電流有效值，有功功率、無功功率、視在功率、工頻頻率、功率因數、相位關系）可以直接顯示兩圈變高低端三路電壓六路電流的六角向量圖，顯示三相計量二次回路接線圖，該儀器集多功能為一身，多種測量功能，是用電單位檢查電能計費系統及繼電保護二次回路接線的重要檢測工具。

一、主要功能
1. 7寸（800*480）TFT真彩色液晶顯示器，圖形化操作界面，可觸摸屏操作也可手動按鍵操作，界面顯示清晰直觀。
2. 兩圈變Y/Y、Y/△測量：同時段同屏顯示三相電壓、六路電流、頻率、有功功率、無功功率、視在功率及功率因數的分相及總和功率，多種相位關系、雙向量圖顯示，中文提示正反相序。
3. 差動保護二次回路極性判別，自動計算高低端差流。
4. 常規測量：三相電壓、三相電流、頻率、有功功率、無功功率、視在功率及功率因數的分相及總和功率，并顯示電U-U、U-I、I-I多種相位關系及六角向量圖。
5. 自動判別線路負載特性，檢查計量二次回路，自動判別三相四線及三相三線接線，指出錯誤位置、顯示二次回路接線圖及功率表達式，并自動計算更正系數。
6. 接線仿真功能：可作為培訓查線的工具使用，提高現場工作人員的查線技能,儀器在不接入電壓、電流信號的情況下，可根據現場數據，得出相應的接線結果。
7. 不接電壓信號可直接測量六路電流的相位關系。
8. 向量圖繪制可設置坐標基準：X軸、Y軸，12點、11點、3點，符合多種接線方式。
9.多種相位基準顯示方式：常規、Uo、Ua。
10.相位數據顯示方式：超前、滯后。
11.測量結果有向量圖、表格等多種顯示方式，同屏顯示20多個參數，測量數據一目了然。
12. 內置標準漢字庫，采用拼音漢字輸入方法輸入漢字/字母/數字等存儲內容。
13. 內置存儲器，能保存2000組測量數據，可查閱已保存的數據組及向量圖。
14.儀器配備USB接口，通過U盤導出測量數據。
15.儀器配備RS232接口，可與計算機聯機實現數據上傳。
16.數據管理系統可對導入數據進行瀏覽、導出、編輯、打印、備份等功能，并可導出標準EXCEL格式文件生成實驗報告。
17.手持式，體積小，重量輕，防脫落護腕，以防操作人員失手對儀器造成損壞。
18.雙電源供電：交流PT測量端子供電和鋰電池供電，鋰電池可連續工作8小時，待機時間≥40小時。
19.可選配電壓隔離通道，用于測量變壓器接線組別或并網核相。
20.選配500A或1000A電流鉗測量可同時測量三相低壓電流互感器一二次側電流值，CT變比及極性。
21.選配微型打印機，現場打印實測數據。

產品別稱：三相鉗形相位伏安表、 相位表、鉗形相位表、鉗形相位伏安表、三相多功能鉗形相位伏安表
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

1. 參比工作條件
影響量
參比值或范圍
允許偏差
環境溫度
23℃
±5℃
環境濕度
(45~75)%RH
—
工作電源
內置鋰電池供電
—
外部電磁場干擾
應避免
—
工作位置
被測電流導線在鉗口中心位置
—
被測信號波形
正弦波（失真因子β），見注1
β=0.01
被測信號頻率
50 Hz
±2 Hz
相位頻率測量時
被測信號幅值圍
電壓：100V±25V
電流：1A±0.2A
—

2. 基本誤差極限
測量項目
量程
測量范圍
分辨率
基本誤差
交流電壓
500V
5V～500V
0.001V
±0.2%量程
交流電流
200mA/5A/10A
5mA～10A
0.1mA
±(0.2%量程+0.3%讀數)
相位測量
0-360.0°
10mA-10A
0.1°
±1.0°
5mA～10mA
0.1°
±3.0°
頻率測量
50 Hz
45-65Hz
0.01 Hz
±0.02 Hz
有功功率
(PF=1.0)
COSΦ≥0.5L(C)
0.1W
±0.5%量程
無功功率
(PF=1.0)
SINΦ≥0.5L(C)
0.1Var
±1.0%量程

額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。

3.儀表外形尺寸和重量
主機
 275×200×72mm，1.2Kg
鉗型電流互感器
140×40×19mm， 0.160Kg/把
整機尺寸（含附件）
 423×336×126mm， 7.5 Kg/套
附件箱尺寸
280×235×130mm

4.使用條件和工作電源
使用條件 工作環境：溫度-15℃-+40℃  工作濕度≤90%RH
存儲環境：溫度-30℃-+60℃  存儲濕度≤95%RH
海拔高度：<1500米
工作電源
交流PT測量端供電：AC80V-480V    功耗7.5VA
直流鋰電池：2200Ah/7.4V×2塊    充電時間>8小時
，充電次數>500次
適配器插座供電：AC220V/DC12V   50Hz

應用領域 APPLICATION FIELD

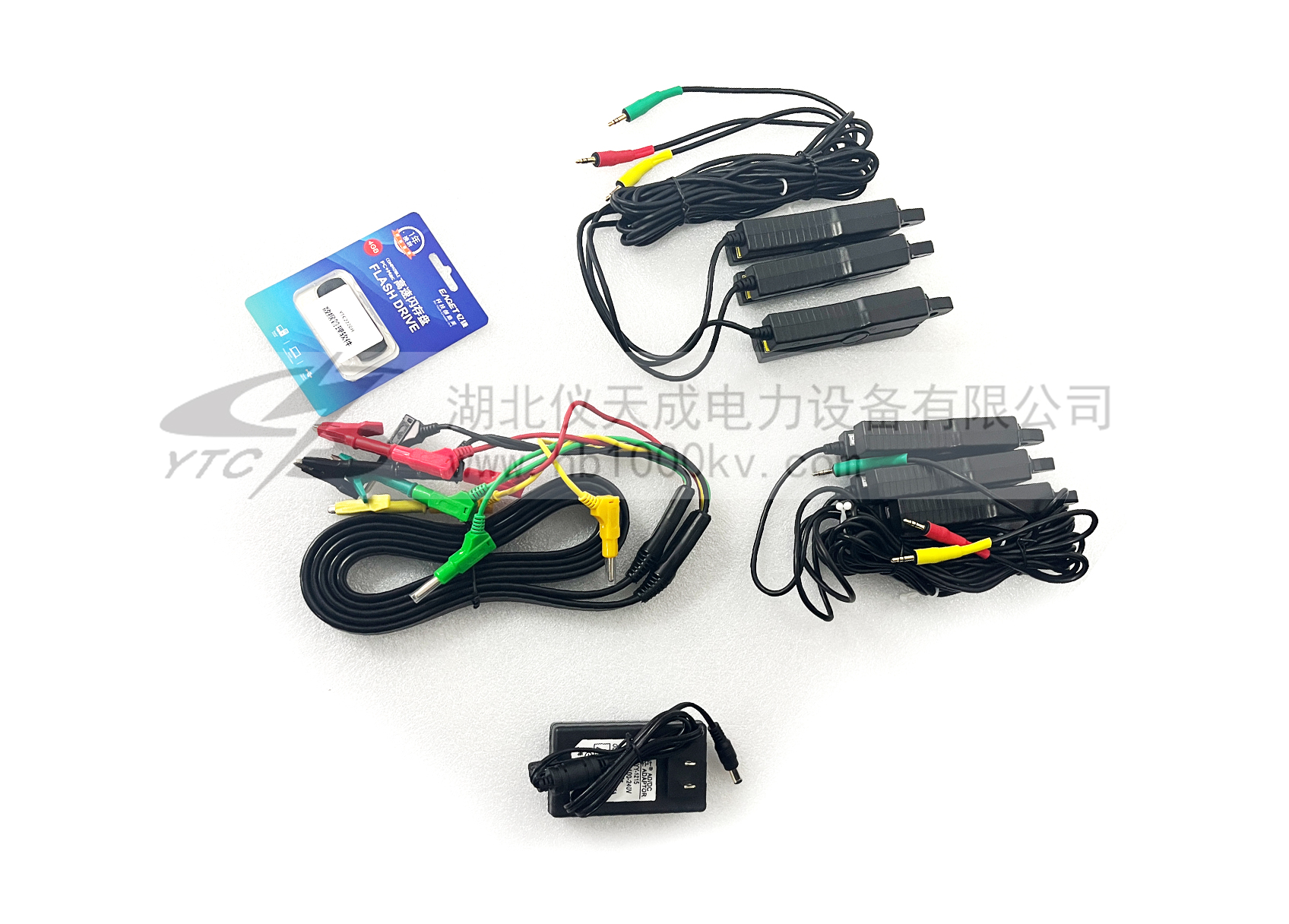

附件配件 ACCESSORIES ACCESSORIES
